幹線サイズ選定・電灯幹線計算書の自動作成アプリ
配置して、つなぐだけ。
計算書は自動で完成。
画面上にトランスやブレーカーを配置して幹線でつなぐと、負荷電流や電圧降下がその場で計算され、幹線計算書ができあがります。 こう長やケーブル特性の微調整は、必要な場合だけ。手計算やExcel転記はもう必要ありません。
内線規程（JEAC 8001-2022）準拠。無料で試せます。

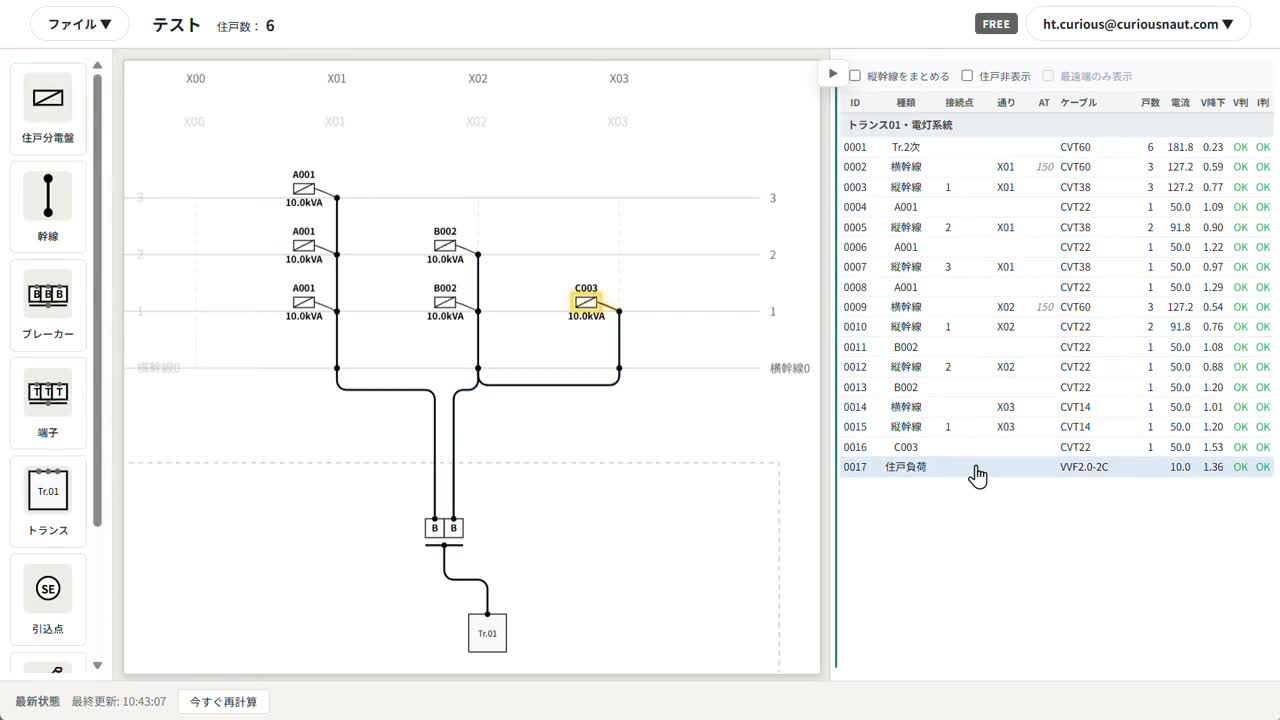

実際の操作画面（クリックで拡大）
描いている最中に、計算は終わっている
系統図のパーツを置いた瞬間に再計算。描き終わったときには、系統図にあわせた計算書がもうできています。
リアルタイム自動計算
パーツを置くたびに負荷電流・電圧降下を自動で再計算。 条件を満たす最適なケーブルサイズの選定まで、すべて自動で行います。
複雑な系統もそのまま
集合住宅・マンションのような多段の系統でも、トランスから末端までの累計を自動集計。 戸数に応じた需要率・重畳率も自動で適用します。
改修・既設流用に対応
「このCVT14sqはそのまま使う」「ブレーカーは既存のまま」といった条件を指定すると、 その制約のまま計算が通るかを自動判定します。
そのまま提出できる計算書に
計算結果は、電路ごとに整理された幹線計算書としてダウンロードできます。 電圧降下・許容電流・遮断器容量の判定と、その根拠がすべて記載されます。
提出用のシンプルな表示と、検算に使える詳細表示の切り替えにも対応。 幹線計算の根拠書類として、そのまま利用できます。
幹線計算書の出力イメージ（クリックで拡大）
計算仕様
計算エンジンは内線規程（JEAC 8001-2022）に基づいて設計しています。 電圧降下は簡易計算法とインピーダンス法のどちらにも対応しています。
戸数に応じた需要率、ケーブルの許容電流値やインピーダンス値も同規程に準拠しています。
